PLC(programmablelogic controller),可編程控制柜

PLC成套控制柜具有控制電機、閥門等設備的功能，并對設備過載、短路、缺相有保護功能。它具有結構緊湊、工作穩定、功能強大。可根據實際規模進行靈活設計與控制，即可實現單柜自動控制，又可實現多柜通過工業以太網或工業現場總線網絡控制系統。PLC控制柜能適應各種規模的工業自動化控制場合，廣泛應用在電力、冶金、環保、化工、造紙等行業中。

PLC控制柜可完成設備自動化和過程自動化控制，具有強大的網絡功能。性能穩定、可擴展、抗干擾能力強等特點，是現代工業的核心和靈魂。可以根據用戶需求量身設計控制柜，滿足用戶需求，并可搭配人機界面觸摸屏，達到輕松操作的目的，還可以與DCS、上位機通過TCP/IP、MODBUS、PROFIBUS-DP等通訊協議實現組網功能。

典型應用：恒壓供水、污水處理、風機水泵、空壓機、機械設備、鍋爐、供熱設備等等。

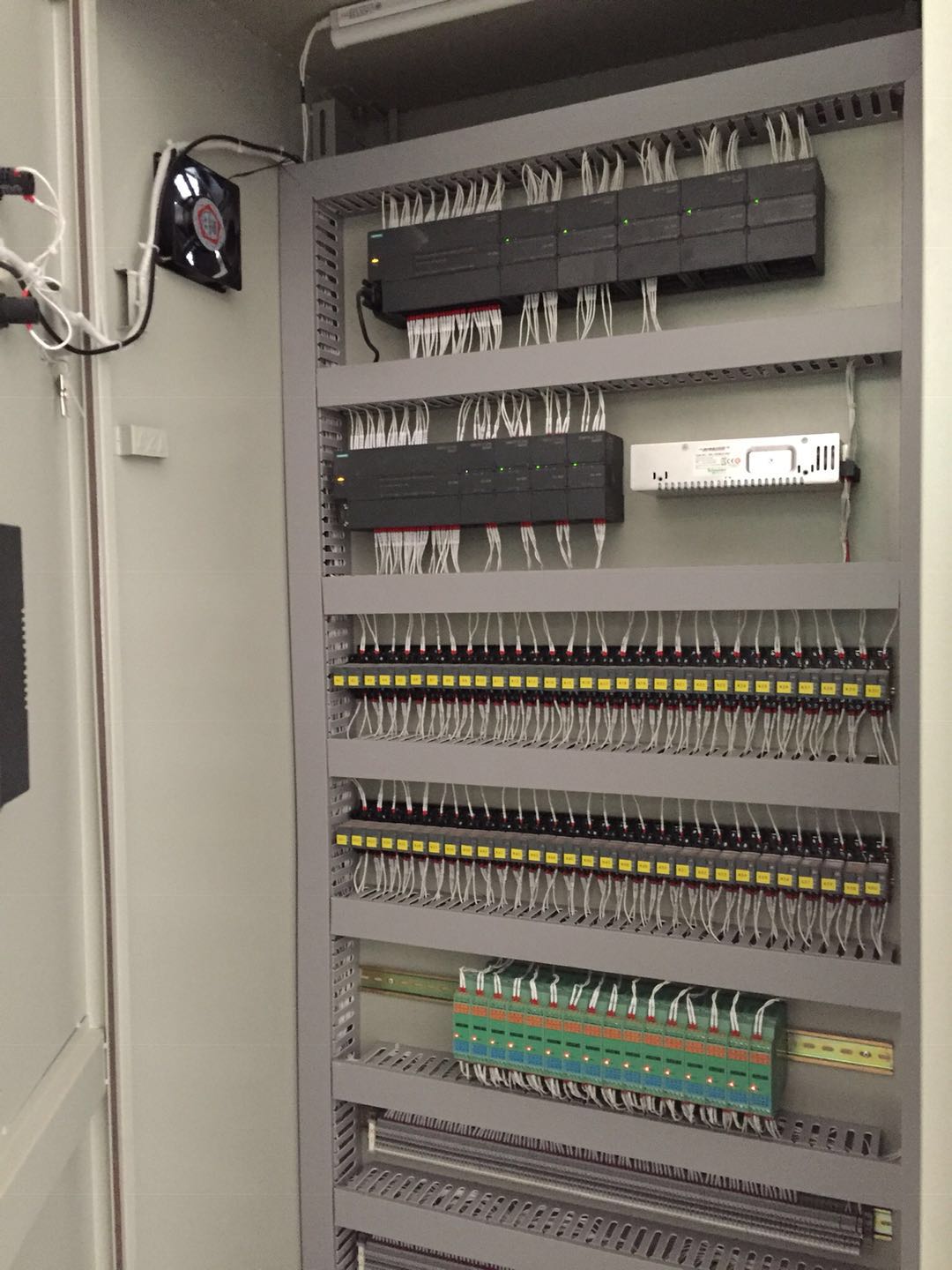

結構

PLC控制柜的基本組成包括以下幾部分：

1、電源總開關

一個總的電源開關，是控制柜不可缺少的元件之一，為PLC的各部分支路提供電源配置。

2、PLC模塊

PLC模塊是整個控制柜的核心部分，根據工藝要求，確定工程是小型系統、還是中型系統、或者是大型系統，選擇對應的模塊類別。

3、DC24V電源

一般的PLC都會自帶DC24V電源，根據需要來確定是否外配開關電源，及開關電源的功率是否滿足設計要求。

4、中間繼電器

PLC的輸出觸點容量比較小，不能直接驅動較大的負載，這時就需要中間繼電器轉換一下，同時，中間繼電器還在負載和PLC輸出模塊之間起到隔離作用。

5、接線端子

接線端子是控制柜與外部設備的連接點，根據負載確定端子的容量和數量。

總之，以上這些是控制柜最基本的需求，PLC控制柜屬于非標制作，是根據工藝要求設計制作的
